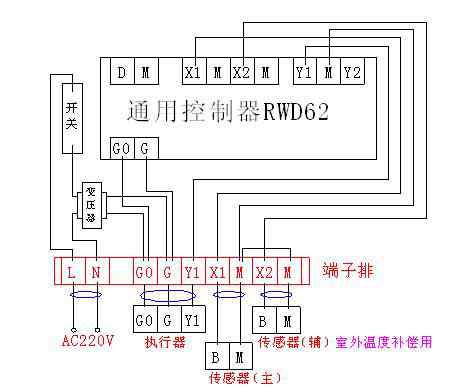

1、严格按接线图连接

2、注意工作电源电压

3、注意工作电源极性：G/G0不可接反

4、注意电源线与信号线： G/G0与Y/M不可接反

5、注意执行器信号线（Y/M）

是由控制器输出端接入(Y1/M)

而非控制器的输入端（X1/M）

更非传感器端子（B/M）

6、接完线后必须将执行器恢复自动，方可通电运行

7、运行前检查信号输入类型（0…10VDC/4…20mA）

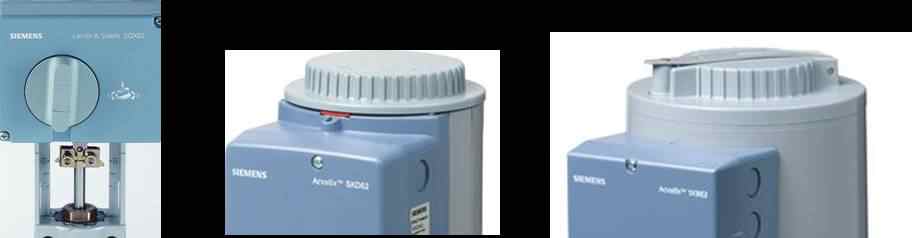

（1）SQX62:通过接线端子调整

（2）SKD../SKB../SKC..通过DIP薄码开关选择（默认为0..10VDC）

8、通电后，先做行程校验

（1）SQX62:通过按键进行行程校验

（2）SKD../SKB../SKC..通过线路板孔短接方式

9、执行器对外接线：

（1）执行器侧部敲落孔处接线后要密封，防尘、防潮。

（2）接线出执行器后保持“U”型弯状态，以免冷凝水进入

（3）敲落孔开孔时小心用力，以免划伤线路板

10、执行器与控制柜走线：

（1）建议用RVVP两芯、三芯、四芯多绞屏蔽信号线

（2）30m内连线建议用0.75mm²

50m内连线建议用1.0mm²

（3）走线尽量避开大型电机、动力电缆

（4）走线可与动力电缆之间垂直跨越，尽量避免平行走线

（5）走线若不可避免与动力线缆间段性平行，保持30cm以上间距

（6）走线尽量走桥架内或穿线管内

（7）接线调试后，执行器接线盒前盖一定扣平，并紧固螺丝以免进水受潮
